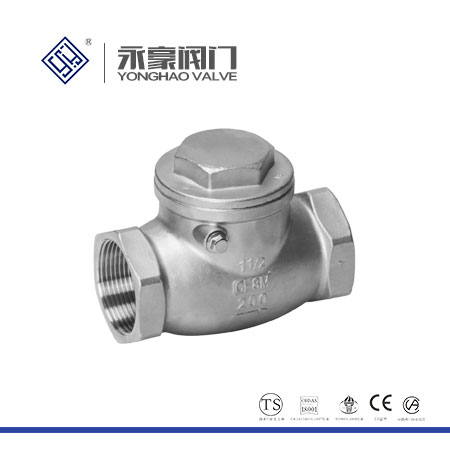

H14W絲扣止回閥主要特點：
H14W絲扣止回閥是由硅溶膠鑄造閥體。采用精加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。絲扣止回閥用來防止管路中的介質倒流。適用介質為：水、油品、蒸汽、酸性介質等。
H14W絲扣止回閥設計特點：
1、H14W絲扣止回閥結構簡單、體積小、重量輕。
2、H14W絲扣止回閥流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
3、H14W絲扣止回閥維修方便，結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
H14W絲扣止回閥主要零件材料：
| 零件名稱 | 材 料 |
1 | 閥 體 | ASTM A351 CF8M |
2 | 閥 蓋 | ASTM A351 CF8M |
3 | 閥蓋 | ASTM A351 CF8M |
4 | 螺栓 | S.S.316 |
5 | 插銷 | S.S.316 |
6 | 小薄片 | PTF |
7 | 大薄片 | PTF |
H14W絲扣止回閥主要技術參數：
公稱壓力 | 試驗壓力（MPa） | 適用溫度（℃） | 適用介質 | ||||
（MPa） | 強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | |
1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 |
2.5 | 3.8 | 2.8 | |||||
H14W絲扣止回閥主要外形尺寸：
公稱通徑 （mm） | 尺 寸 | ||
| d | L | H |
1/2" | 15 | 65 | 44 |
3/4" | 20 | 80 | 53 |
1" | 25 | 90 | 58 |
1-1/4" | 32 | 105 | 62 |
1-1/2" | 40 | 120 | 73 |
2" | 50 | 141 | 78 |
