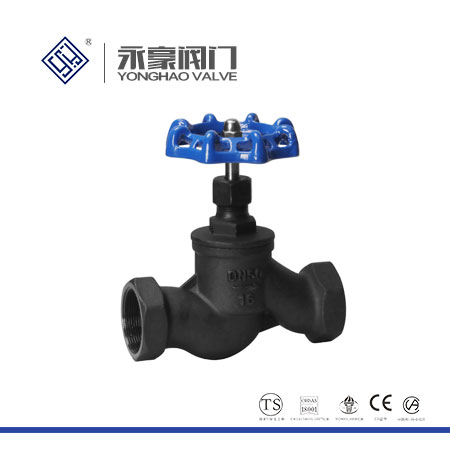

碳鋼絲扣截止閥

產品詳情

碳鋼絲扣截止閥的閥桿軸垂直于閥座的密封面。閥桿的相對較短的打開和關閉行程以及高度可靠的截止操作使該閥非常適用于中等截止或調節和節流閥。

碳鋼絲扣截止閥的特點：

1、截止閥的結構比閘閥簡單，制造和維護方便。

2、密封面不易磨損或刮擦，密封性能也良好。由于在打開和關閉時閥盤與閥體的密封表面之間沒有相對滑動，因此磨損和刮擦并不嚴重。，密封性能好，壽命長。

3、由于打開和關閉時閥瓣行程小，截止閥的高度低于閘閥的高度，但結構的長度卻比閘閥的長度長。

4、啟閉力矩大，啟閉麻煩，而且啟閉時間的原則。

5、閥體的介質通道是繞線的，流體阻力大，功耗大，因此流體阻力大。

6、當中游方向的公稱壓力為PN≤16MPa時，通常采用下游流動，介質從閥瓣下方向上Liu動。當公稱壓力PN≥20MPa時，通常使用回流。，并且介質從閥瓣的頂部向下流動。改善密封性能。在使用過程中，截止閥介質只能沿一個方向流動，而不能改變流動方向。

7、光盤完全打開時，它經常被腐蝕。

碳鋼絲扣截止閥閥桿軸垂直于閥座密封面。閥桿具有相對較短的打開和關閉行程以及非?？煽康慕刂共僮鳎瑥亩乖撻y適用于中等截止或調節和節流。

絲扣截止閥主要零材料：

零件名稱	材料
閥體、閥蓋	不銹鋼
閥桿	不銹鋼
密封圈	不銹鋼
手輪	灰鑄鋼

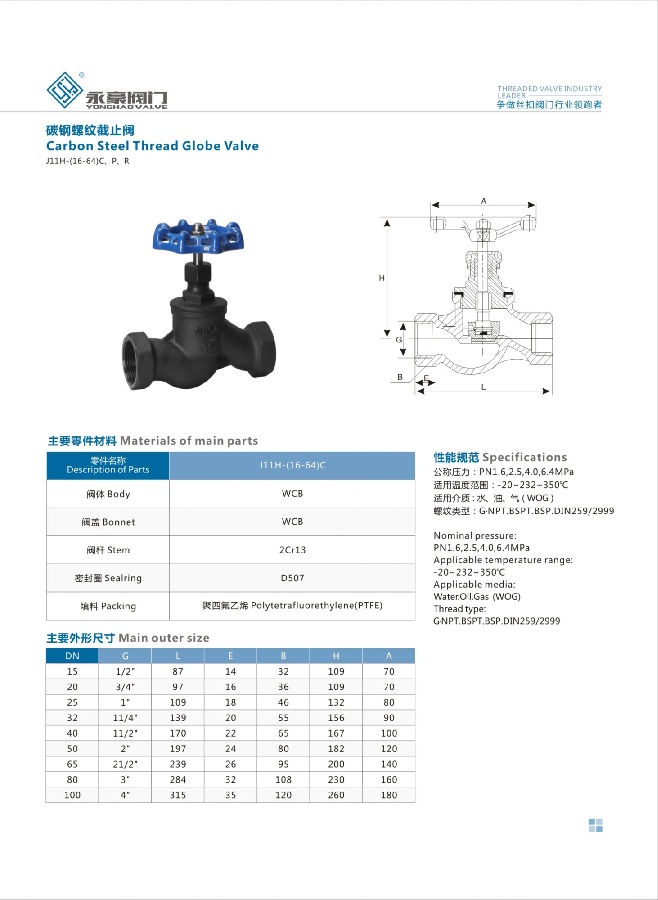

絲扣截止閥外形尺寸和連接尺寸：

型號	公稱通徑	管螺紋	尺寸					重量
型號	公稱通徑	管螺紋	L	L1		H	Do	重量
J11-16	15	1/2″	190	14	30	109	60	0.65
	20	3/4″	100	18	36	109	60	0.83
	25	1″	120	18	46	125	75	1.5
	32	11 4″	140	20	55	128	75	1.89
	40	41 2″	170	22	62	145	100	2.4
	50	2″	200	24	75	155	120	3.4

絲扣截止閥主要零件的材料說明：

ITEM	部件	材質
1	閥體	CF8/CF8M
2	閘瓣	304/106
3	閥桿	316
4	閥蓋	CF8/CF8M
5	密封墊	PTFE
6	平墊	304/106
7	填料	PTFE
8	壓環	304/106
9	壓蓋	CF8/CF8M
10	手輪	ALUMNUM ALLOY
11	銘牌	ALUMNUM ALLOY
12	螺母	304
